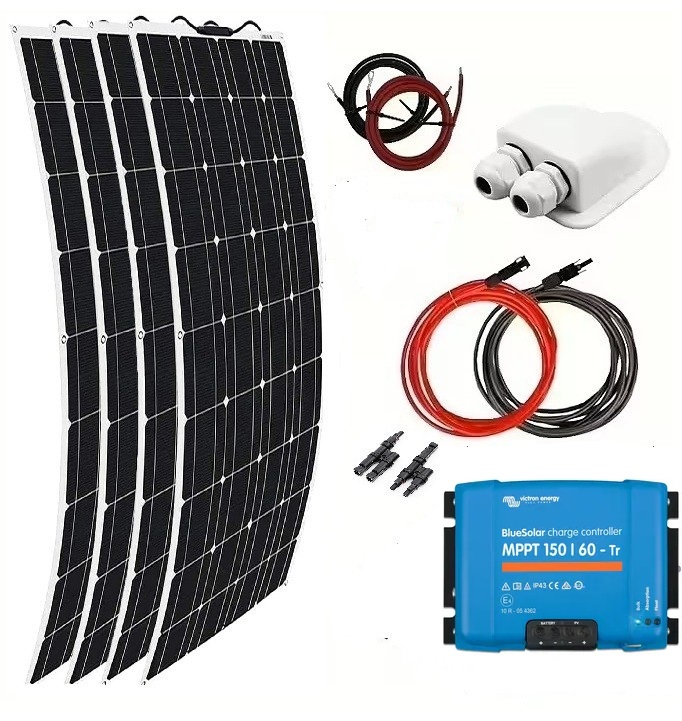

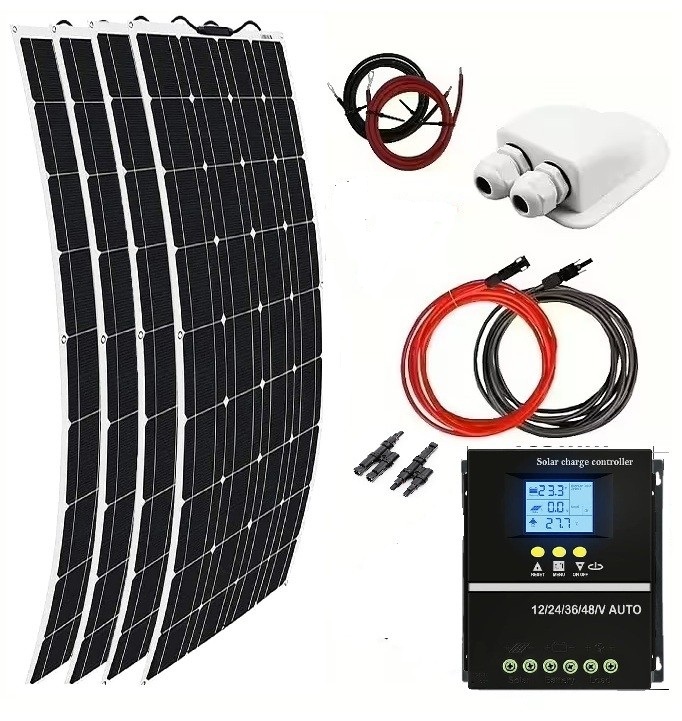

SOLCELLSPAKET FÖR HUSVAGN, HUSBIL & BÅT
Kompletta solpanelspaket med solpanel och MPPT regulator

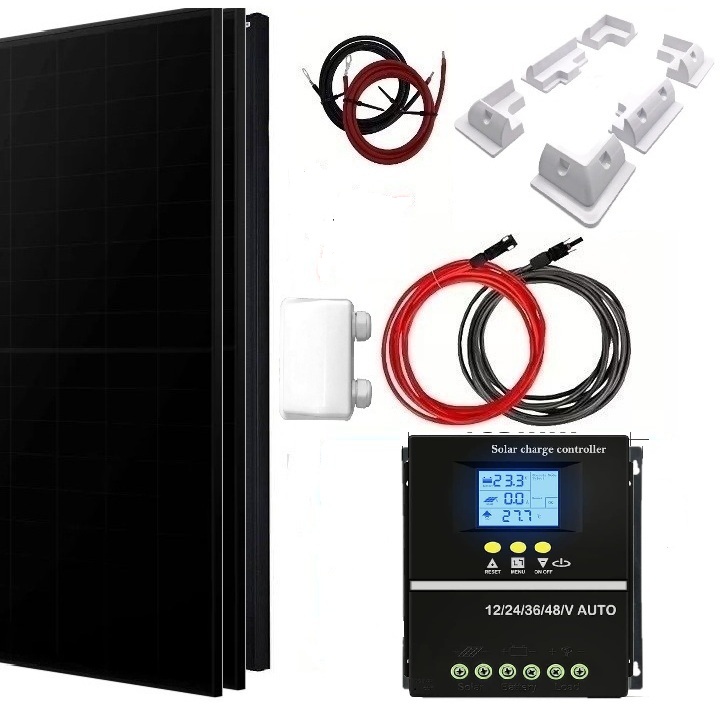

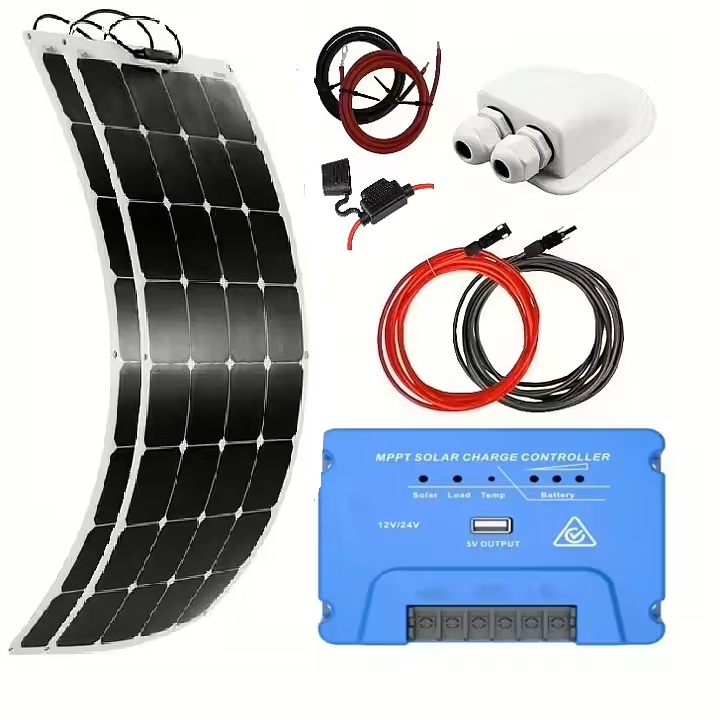

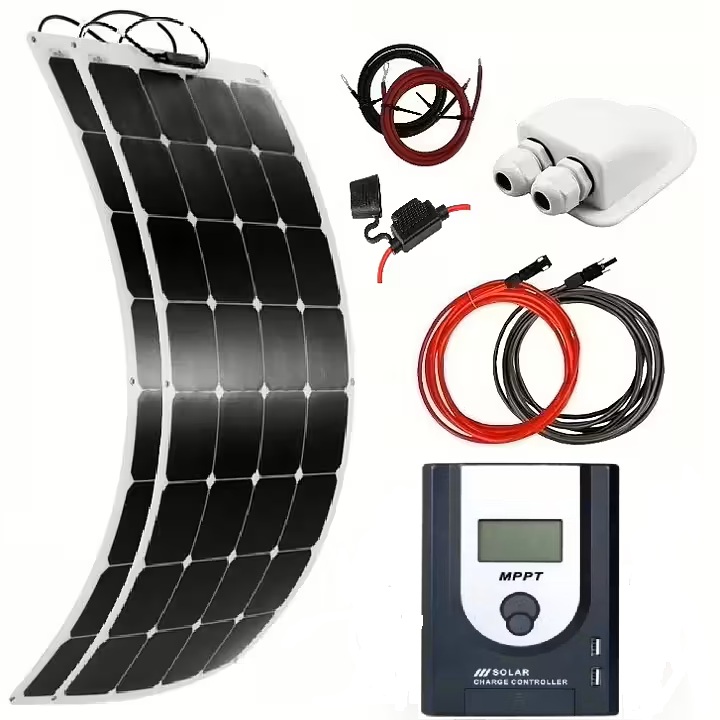

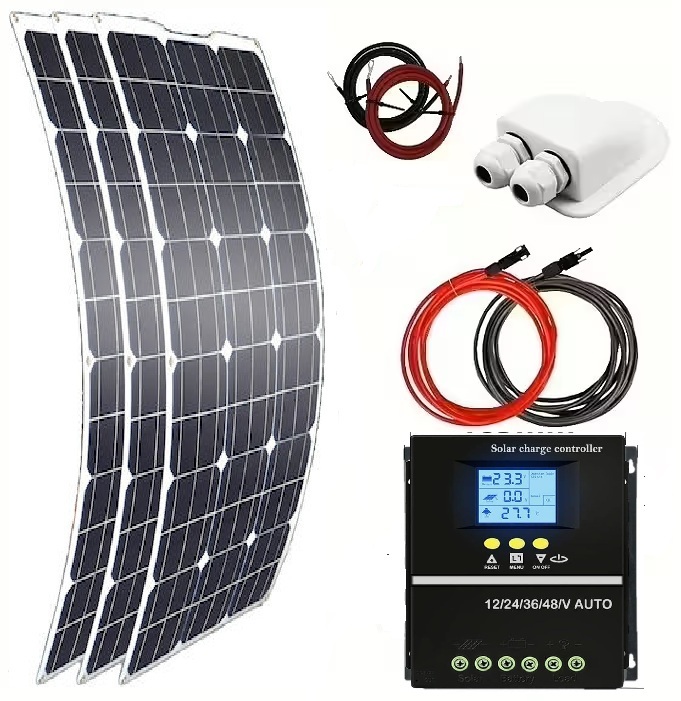

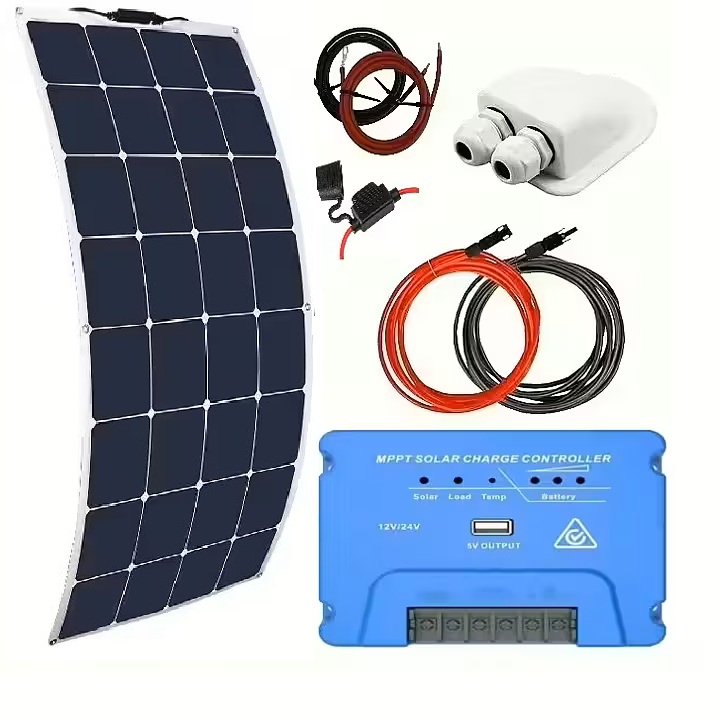

Paketen levereras komplett med solpanel, MPPT regulator och monteringsdetaljer. Det enda du behöver komplettera med är ett lämpligt lim som passar taket på din husbil, husvagn eller båt.
Våra paket levereras med MPPT solcellsregulator.
En MPPT regulator utvinner mer effekt från solcellspanelerna jämfört med en vanlig PWM regulator. Regulatorn ställer in sig automatiskt, passar 12V eller 24V system.
Solpaneler ger ett betydande energitillskott till batteribanken vilket gör att du kan ta en längre tur och campa off-grid flera dagar.

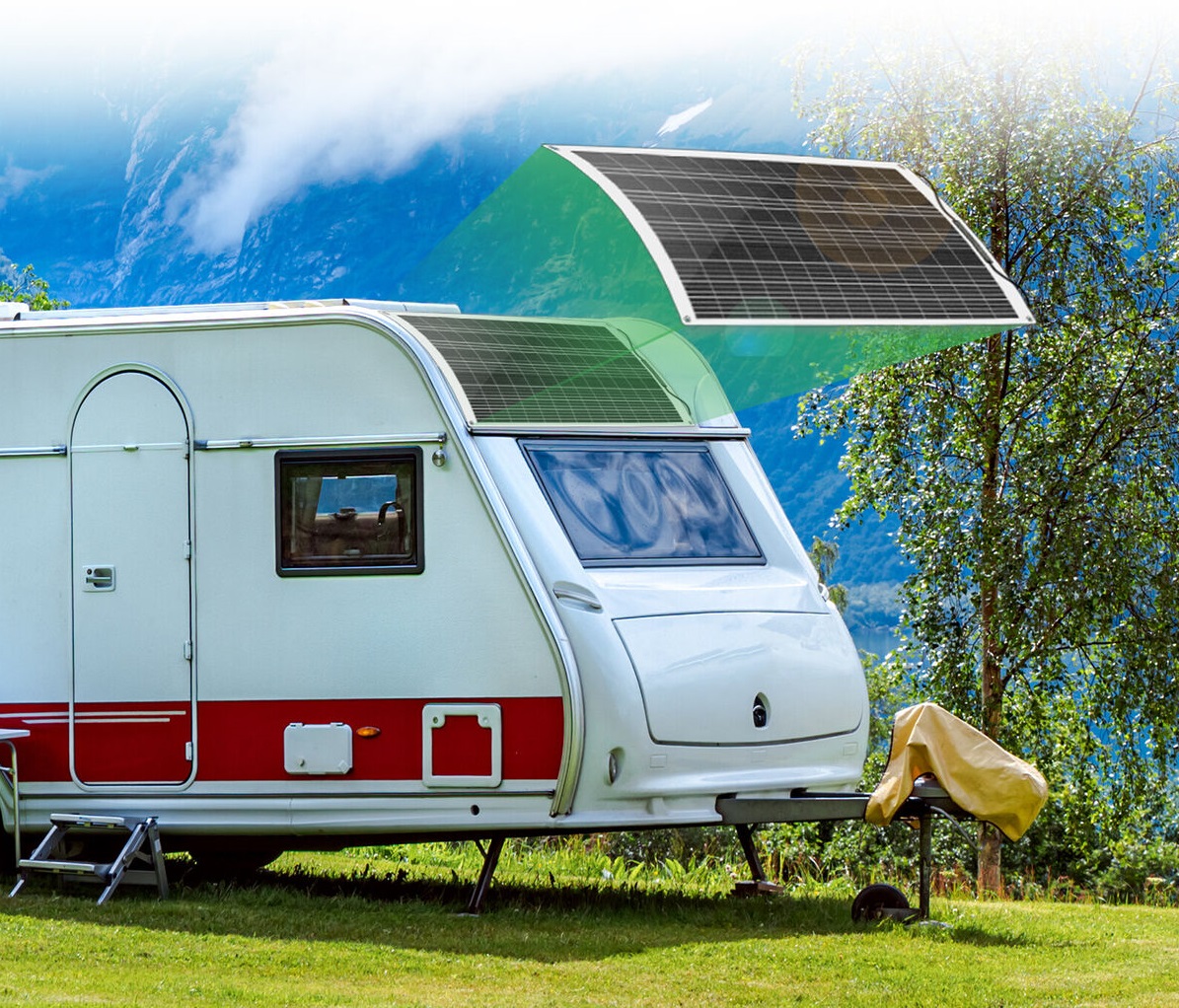

Solpanel till husbil och husvagn
Solpanel till husbil och husvagn är bra om du står still ofta och behöver ström – exempelvis om du stannar någonstans i naturen. Då kan du med hjälp av ström från dina solceller, hålla igång mikro, spis, lampor, titta på TV, ladda telefonen eller datorn. Det är viktigt att du har ett bra batteri.
Du kan även välja våra bärbara vikbara paneler om du inte vill limma på taket, de här panelerna fäller du ihop och stuvar undan när de inte används.

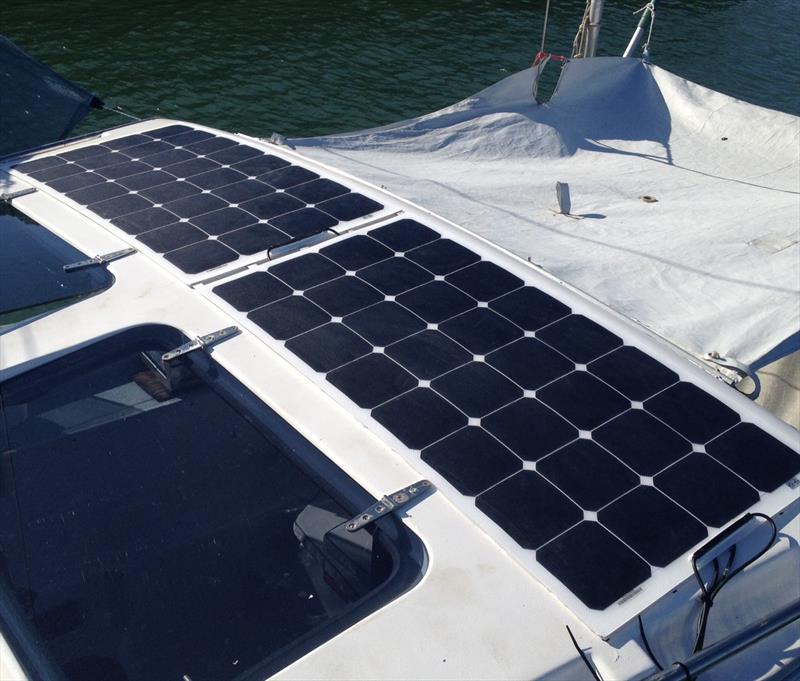

Solpanel till båt
Att kunna installera solpanel till båten är en mycket bra idé, vill du övernatta vid en naturhamn så kan det underlättar det om du kan producera egen el via din solpanel. För oavsett var du lagt till för natten kan det vara skönt att kunna använda kylskåp och belysning utan att köra motorn i onödan.

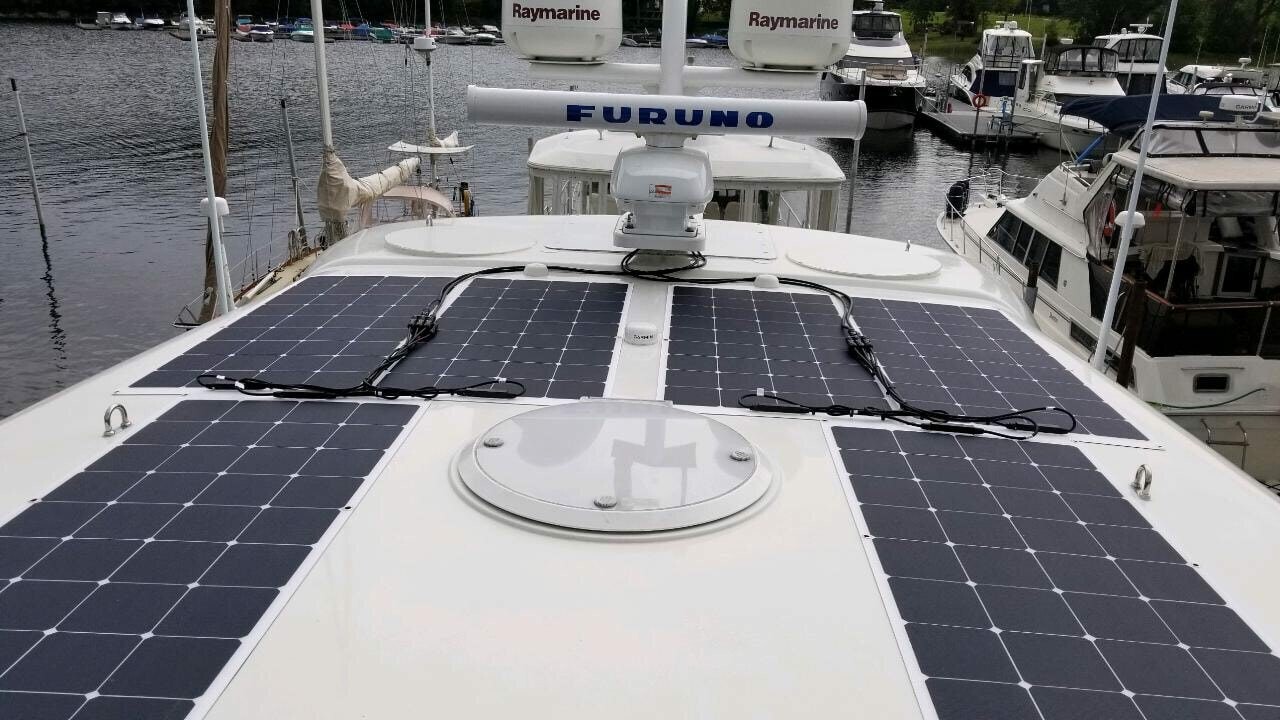

Våra flexibla solpaneler är idealiska till båt. De är böjliga, tunna och lätta. Du limmar dem på däcket på ett hårt underlag.
Du kan även välja våra bärbara vikbara paneler om du inte vill limma på däcket, de här panelerna fäller du ihop och stuvar undan när de inte används.

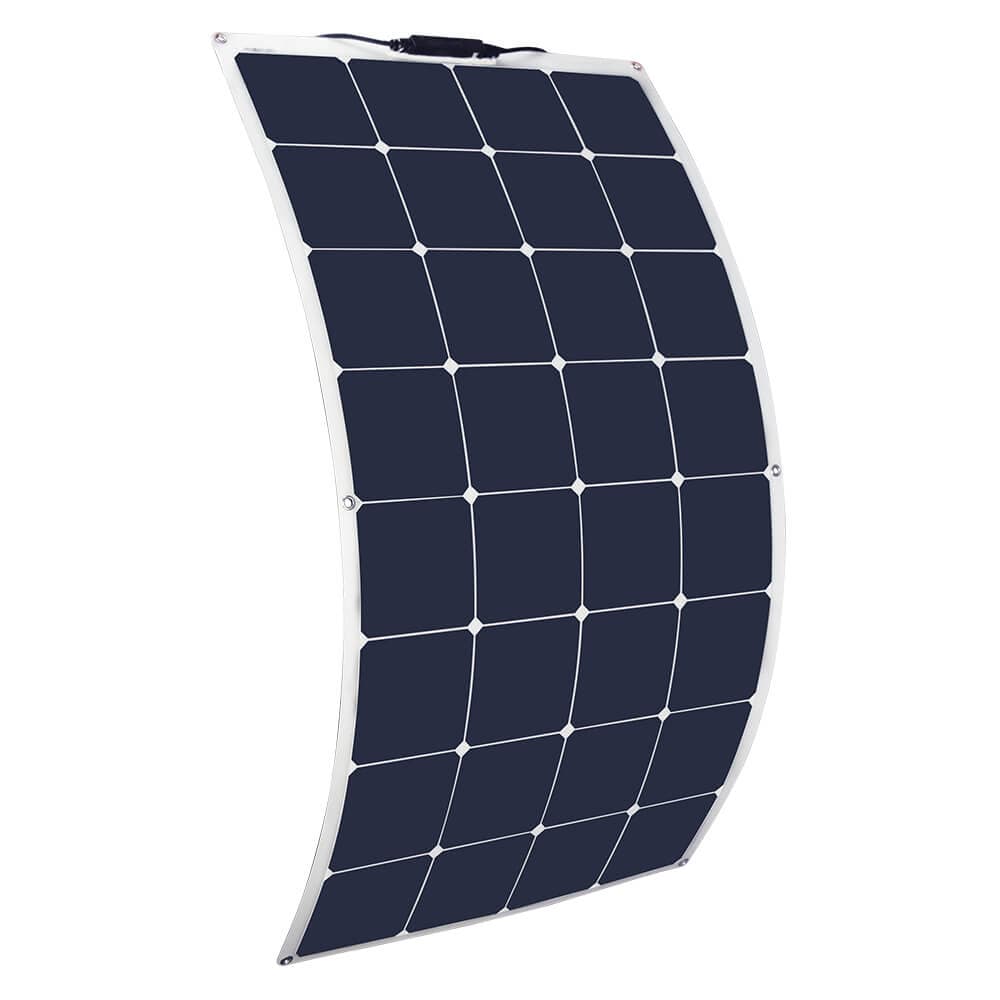

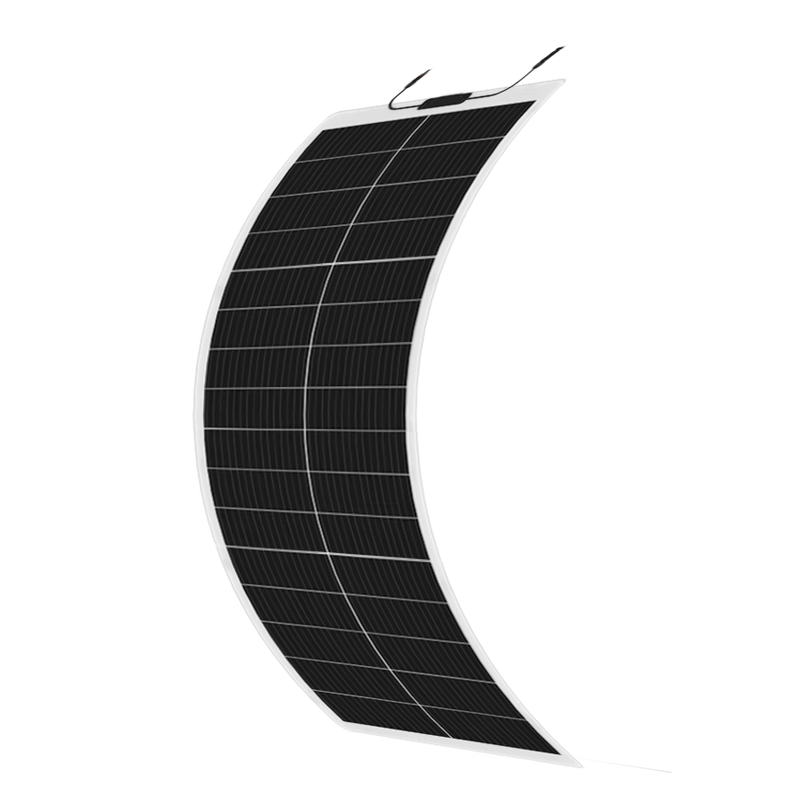

Varför välja flexibel solpanel?
Vad den flexibla panelen främst vinner på är vikten och när det gäller båtinstallation att de är tunna och att man kan gå på dem.
Du kan montera dem på böjda eller ojämna ytor där det är svårt att installera en styv solpanel på t.ex. husbilar, husvagnar, båtar och till och med lastbilar.
Man sparar dessutom bränsle eftersom den flexibla solpanelen inte har något luftmotstånd.
– Passar utmärkt till husbilar och marina applikationer (IP67).
– Tål att stå på i skor med mjuk sula.
– Speciellt utformad för användning på båtar, husvagnar och många andra mobila applikationer.
– Fullt vattentät, låg profil, och lättviktsdesign.
– Superflexibel och ultratunn med litet luftmotstånd.

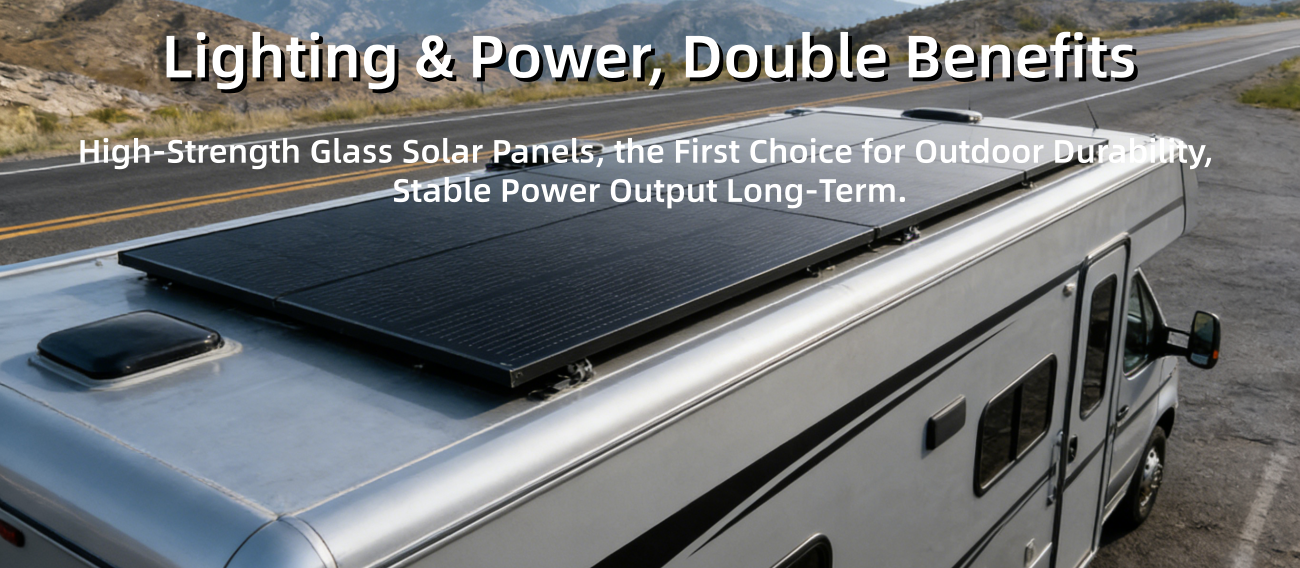

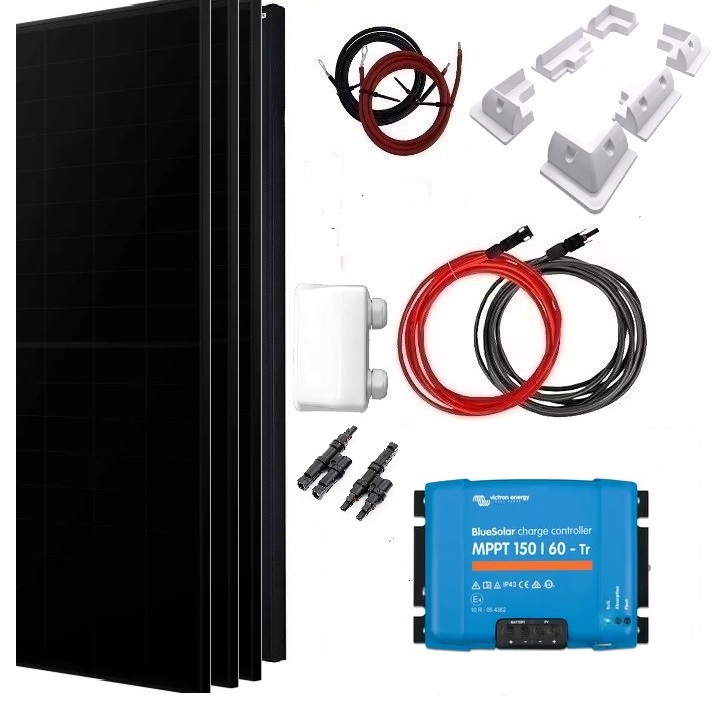

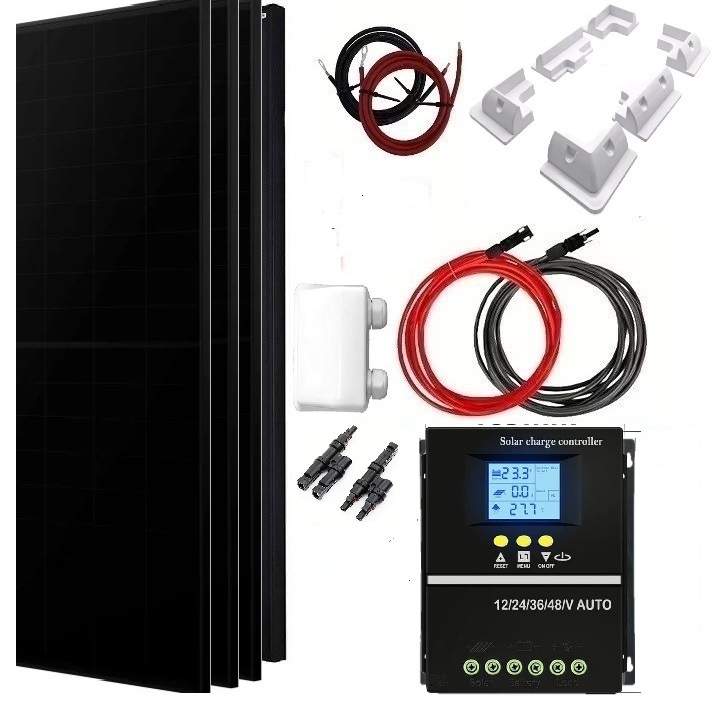

Varför välja solpanel med aluminiumram?
Genom att montera solpanel med en aluminiumprofil på solpanelsfäste skapas en luftspalt mellan taket och panelen som ger naturlig ventilation och som kyler ner solpanelen och ger ökad livslängd.
Dimensionering och montage av solpanel till husbil, husvagn eller båt
Använd formeln nedan. Ström (I) mäts i Ampere (A), spänning (U) i Volt (V) medan en apparats effekt (P) vanligtvis anges i Watt (W).
I(A)=P(W) / U(V)
Räkneexempel: Strömförbrukningen hos en lampa med en effekt på 10W i en båt med ett elsystem med en spänning på 12V motsvarar då knappt 1A (10W/12V=0,83A). Är samma lampa tänd i 4 timmar (h) under ett dygn förbrukar den knappt 4Ah (4h x 1A) på ett dygn. Gör sedan det samma för alla dina elförbrukare för att räkna ut ditt totala energibehov.
2. Välj rätt effekt
Nu är det dags att räkna ut hur stor effekt din solpanel bör ha för att täcka ditt energibehov.
Ett system på 100w ger i regel cirka 400Wh om dagen under vår, sommar och höst.
Räkneexpempel: Låt oss säga att du har räknat ut ett energibehov på 40Ah/dygn, och att du har ett elsystem med en spänning på 12V. Då behöver du en solpanel som kan leverera en effekt motsvarande 480Wh/dygn (40Ah/dygn x 12V). Men tänk på att den verkliga effekten kan vara något lägre, beroende på hur väl du lyckas med solpanelens placering.
Effekten som är angiven på solpanelen är vad den kan ge maximalt under de bästa av förhållanden.
3. Välj typ av panel
När du väl har räknat ut vilken effekt du behöver och identifierat dina möjligheter till montering är det dags att välja vilken typ av solpanel som passar dina förutsättningar bäst.
Du kan välja att själv sätta ihop ett paket som passar dina förutsättningar eller välja ett av våra färdiga paket.
Du väljer fliken ”Solpanel för husbil, husvagn och båt” eller fliken ”Solpanelspaket för husbil, husvagn och båt” under www.solcellsel.se
Paketen levereras kompletta med solpanel, MPPT regulator och montagedetaljer. Det enda du behöver komplettera med är ett lämpligt lim som passar taket på din husbil, husvagn eller båt.
5. Montage
Att montera solceller på din husbil, båt eller husvagn går snabbt och du kan enkelt göra det själv utan att ta hjälp av någon installatör. Innan du monterar dina solpaneler är det viktigt att planera och besluta var de ska sitta, hur många solpaneler du kan ha och hur kablarna ska dras. Här kommer en snabb guide till hur du monterar solpaneler på ett enkelt och säkert sätt; Mer info får du även på www.solcellsel.se
1. Bestäm plats och fäst solpaneler
Innan du installerar solceller på din husbil, båt eller husvagn behöver du välja en lämplig plats, vilket normalt brukar vara på taket, men fungerar även på sidorna eller på baksidan av husbilen eller husvagnen. Tänk på att platsen ska vara optimerad för att utnyttja maximalt antal soltimmar.
Steg-för-steg: Montering av solceller
1. Förberedelse och planering
· Placering: Lägg ut panelerna på taket för att hitta bästa position. Undvik skugga från takboxar, paraboler eller antenner.
· Kabelväg: Planera hur kabeln ska dras från taket till laddregulatorn och vidare till batteriet. Välj en plats för takgenomföringen, gärna nära ett överskåp för enkel kabeldragning.
· Rengöring: Rengör ytan på taket noga där fästen/paneler ska limmas. Avsluta med rödsprit/T-röd för att få det fettfritt.
2. Montering av paneler

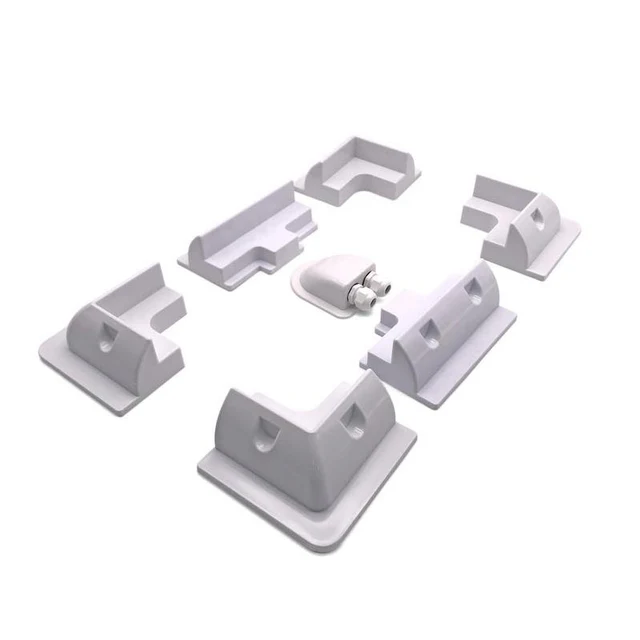

· Fästen: Montera hörn- och sidofästen med plåtskruv på solpanelen.
· Limning: Applicera lämpligt lim/tätmassa (t.ex. Sikaflex-252 eller liknande) på fästena. Tejpa gärna runt fästena innan för att få en snygg finish och för att enklare kunna ta bort överflödigt lim.
· Flexibla solpaneler: Väljer du att limma fast din flexibla solpanel rekommenderas att du lägger en obruten sträng lim några centimeter från kanten så att den bildar en försegling. Sikaflex 591 eller 292 kan med fördel användas. Ska du limma panelen på en välvd yta är det viktg att förbereda sandsäckar eller allehanda tunga ting som tynger ner panelen medan limmet torkar.
3. Kabeldragning och takgenomföring
· Borra hål: Borra hål för kablarna genom taket. Var extremt försiktig så du inte borrar i reglar eller elledningar.
· Kabelgenomföring: Limma fast en takgenomföring över hålet för att förhindra läckage. Använd rikligt med tätningsmassa.
· Dra kabel: För in kabeln genom taket och dra den till laddregulatorn.
4. Elektrisk inkoppling
· Laddregulator: Placera laddregulatorn nära batteriet. Det är starkt rekommenderat att använda en MPPT-regulator för högre effektivitet.
· Säkerhet: Täck över solpanelen med en filt eller papp under inkopplingen för att undvika gnistor.
Verktyg och material du behöver
· Solpanel(er) och monteringsfästen (fästen/hörn för stela paneler, flexibla limmas direkt).
· Laddregulator (helst MPPT).
· Strukturlim/Tätningsmassa.
· Kabelgenomföring.
· Kabel (4-6 mm² rekommenderas) och säkringshållare med säkring.
· Rengöringsvätska (T-röd/IPA).
· Borrmaskin.
Viktiga tips:
· Säkerställ att taket är fritt från fett och smuts för att limmet ska hålla.
· Vår solcellsregulator (9540167-70), solpanelskabel MC4 (9600022) och anslutningskabel (9600023) rekommenderas för laddning av batteri.
· Innan montaget så läs installationsanvisningen för solcellsregulatorn!
· Inkopplingsordning
· 1. Batteriet kopplas först till regulatorn
· 2. Solpanelen kopplas därefter till regulatorn.
· Denna ordning är för att regulatorn ska identifiera spänning och typ av batteri innan solcellen påverkar.
· 2. Dra ledningar från solpanel och anslut till regulatorn
· Ledningarna från solcellen ska dras till regulatorn. Det är viktigt att dra kablarna på ett säkert och praktiskt sätt, kabelgenomföring med tätning rekommenderas. Kablarna ska fästas fast eller dras på ett sätt så de sitter fast under färd och rörelse.
· Ledningarna ansluts på solcellsregulatorns plintar med med symbolen för solcell. Var noga med att plus och minusledning kopplas rätt. Solpanelens är märkt med plus och minus.
OBS! Batteriet ska kopplas till regulatorn innan solcellerna anslutes.
Tänk även här på säkerheten och undvik lösa och exponerade kablar. När du har anslutit ledningarna från solcellerna via regulatorn till batteriet är du redo för att njuta av din egen producerade el i din husbil, båt eller husvagn.
Serie- eller parallellkoppling av solpaneler?
Här beskriver vi hur installation av solpaneler görs och vad man bör tänka på avseende parallell eller seriekoppling av solpaneler, samt inkoppling av regulatorer.
Anslutning regulator:
Det första man skall göra innan man går vidare med installation av själva solpanelen, är att installera regulatorn. När regulatorn ansluts mot batteriet identifierar den systemspänningen (12/24V) och anpassar sig efter detta. Det är även kritiskt för många modeller av regulatorer att inte utsättas för spänning från solpanelen, innan den har anslutning mot batteriet. Man bör heller inte koppla in solpanelen i regulatorn medan solpanelen ger spänning! Anslut om möjligt en DC-brytare för att kunna koppla i/ur solpanel på ett säkert sätt. Finns inte en sådan tillgänglig går det bra att täcka över solpanelen under själva inkopplingen, om det är ljust ute.
Parallell eller seriekoppling:
Generellt är det fördelaktigt att seriekoppla, då den högre spänningen genererar bättre laddning och ger mindre förluster i ledningen från solpanelerna till regulatorn.
MPPT- regulatorer har inbyggd strömbegränsning, dvs om strömmen i ampere överskrids så begränsar MPPT-regulatorn detta till sin nominella ström. Dvs om du har kopplat in solpaneler på 22A på en modell med max 20A tålighet, kommer den att begränsa detta till 20A. Man kan således resonera som så att en viss överdimensionering är att föredra, då man får mer ut av sina paneler under de delar av året solen ger mindre energi. Man maximerar alltså utbytet av sin regulator, men minimerar förlusten (egenförbrukningen)
Generellt:
Solpanelens riktning bör vara mot syd och placeras så att den inte utsätts för skuggning av träd och annat som reducerar laddningen. Lutningsvinkeln är optimalt 30 grader sommartid, 45 grader sett över hela året och 70-90 grader vintertid. Om den justerbara konsolen för väggmontage används kan man med fördel justera detta över året för maximal prestanda.
Fördelar parallellkoppling:
Flera paneler kan kopplas tillsammans utan att nödvändigtvis vara likadana avseende storleken i watt. De bör dock vara lika avseende spänningen i volt. Man kan således komplettera ett äldre system som t ex har en 100W solcell med en ny panel på 200W, förutsatt att regulatorn klarar den sammanlagda effekten. Det blir inte heller känsligt avseende placering av paneler i olika väderstreck eller om en panel skuggas av omgivande träd osv. Den panel som fortfarande är belyst av solen kommer att fortsätta leverera energi, oberoende av den panel som ligger i skugga.
Nackdelar parallellkoppling:
Grövre kabeldimension behövs, då spänningen i systemet är lägre än vid seriekoppling, vilket medför högre kostnader vid installationen. Mindre flexibilitet avseende placering av solceller då närheten till regulator/batteri blir mer kritisk. Lägre verkningsgrad från solcellen.
Fördelar seriekoppling MPPT:
Vid användning av en effektiv MPPT regulator kan effekten bli upp till 25-30% högre än med en konventionell PWM regulator. Högre verkningsgrad.
Möjlighet att använda tunnare kabelarea, vilket ger en billigare installation.
Större möjlighet att placera panelerna på längre avstånd från regulator/batteri, vilket möjliggör en flexiblare och bättre placering av panelerna.
Snabbare och enklare installation med mindre materialåtgång.
Nackdelar seriekoppling MPPT:
Panelerna måste sitta lika exponerade för ljuset, dvs EJ i olika väderstreck eller i olika vinkel.
Likadana paneler avseende storlek i watt och volt bör användas.
Temperatur påverkar effekt och verkningsgrad för solceller
Ju varmare en solcell är desto mindre el producerar den. En normal temperaturkoefficient för solceller är -0,3 till -0,4 % per °C Det innebär att för varje grad över STC-temperaturen på 25 grader Celsius sjunker effekten och verkningsgraden med 0,3 – 0,4 % (om allt annat lika).
Man brukar säga att solpanelens temperatur i regel är ca 20 – 30 grader högre än omgivningen. Det innebär att om det är 20 grader utomhus är solpanelen vanligtvis 40 – 50 grader varm, vilket brukar motsvara ca 6 – 12 % effektförlust.
Räkneexempel:
- En solpanel med 400 Watts effekt och 20 % verkningsgrad.
- Temperaturkoefficienten är -0,35 % per °C över STC (25 °C).
- Utomhustemperaturen är 25 °C.
- Själva solpanelen är 50 °C varm.
Den totala effektförlusten blir således (50 – 25) °C x -0,35 %/°C = -8.75 %. Solpanelens effekt och verkningsgrad sänks alltså med 8,75 %, vilket gör att den går från 400 till 365 Watts effekt.
